Пакетті ашуды не жеңілдетеді?

Қаптаманың артындағы қыртыстарды өңдеу ережесі

  Қаптама сыртынан қарапайым көрінуі мүмкін, бірақ картон қорапшасының соңғы өнімділігі оның пішіні құрылымындағы көптеген бөлшектермен анықталады. Қаптама дұрыс қалыпта жиналуы, біркелкі ашылуы, өндіріс кезінде тұрақты болуы және кейбір жағдайларда басқарылатын жолмен жыртылуы немесе бөлінуі керек.

  Бұл талаптар қалып жасау кезінде әртүрлі сызық құрылымдарына аударылады. Бүктеу ережелері, кесу сызықтары, перфорация және көпірдің барлығы әртүрлі мақсаттарға ие және олардың орналасуы орау дизайнына сәйкес болуы керек.

  Қалып жасаушылар үшін қиындық әртүрлі ұзындықтағы сызықтарды дайындау ғана емес. Неғұрлым маңызды міндет - әрбір өңделген жолдың соңғы картон талап ететін құрылымға сәйкес келуін қамтамасыз ету.

Пакеттің әрбір бөлігі бірдей өңдеуді қажет етпейді

  Жиналмалы қорапта әдетте панельдер, жиналмалы бөліктер, саңылаулар және қосылатын аймақтар болады. Бұл әртүрлі бөліктер бірдей функцияны орындамайды, сондықтан олар әрқашан бірдей сызық түрін пайдалана алмайды.

  Бүктеу ережесі негізінен басқарылатын бүктеу сызығын жасау үшін қолданылады. Ол картонды толығымен кеспей-ақ алдын ала белгіленген күйде бүктеуге бағыттайды.

  Кесу материалды толығымен бөлуді қажет ететін жерде қолданылады. Перфорация бақыланатын жыртылуды қажет ететін аймақтар үшін қолайлы, ал көпір кесу кесілгеннен кейін таңдалған бөліктерді байланыстыра алады.

  Бір матрицада бұл құрылымдар бірге жұмыс істей алады. Соңғы нәтиже тек жеке өңдеу әдісіне ғана емес, сонымен қатар әрбір жолдың басқаларға қатысты дұрыс орналасуына байланысты.

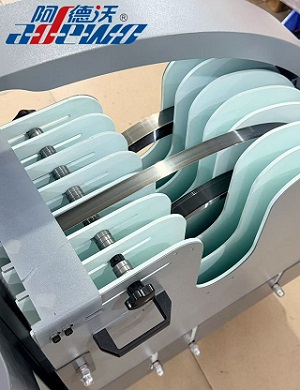

Кесу: Қажетті ұзындықтарды дайындау

  Бүктеу ережесін матрицаға жинамас бұрын, оларды алдымен қалып конструкциясындағы өлшемдерге сәйкес дайындау керек.

  Картонның әртүрлі бөліктері әртүрлі ұзындықтарды қажет етеді. Сыртқы кесу секциялары, жиналмалы бөліктер және арнайы құрылымдардың барлығы әртүрлі сызық ұзындықтарын қажет етуі мүмкін.

  Егер сызық тым ұзын немесе тым қысқа кесілсе, ол қалып құрастыру кезінде оның орнына әсер етуі мүмкін. Неғұрлым күрделі қалып құрылымдарында тіпті кішкене айырмашылықтар орнатуды қиындатады немесе өңделген бөліктердің бастапқы дизайнға сәйкестігіне әсер етуі мүмкін.

  Сондықтан ұзындықты анықтау, сұрыптау және кесу желіні дайындаудағы маңызды қадамдар болып табылады.

  Бірнеше картон конструкцияларын бір уақытта өңдейтін өндірушілер үшін әртүрлі сызық ұзындығын автоматты түрде анықтау дайындық процесін жеңілдетеді және құрастыру алдында материалдарды қолмен бөлу қажеттілігін азайтады.

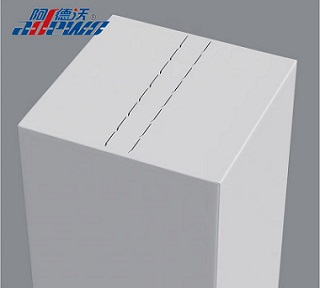

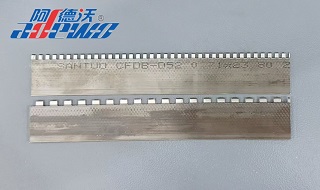

Перфорация: Бақыланатын көз жасын жасау

  Әрбір қаптама тек бүктеу арқылы ашуға арналмаған.

  Көптеген картондар мен картон қаптамаларында жыртылатын бөліктер, оңай ашылатын аймақтар немесе қолмен бөлуді қажет ететін басқа құрылымдар бар. Бұл қолданбалар үшін үздіксіз кесу сызығы бөлімді тым ертерек бөледі.

  Перфорация оның орнына үзік-үзік кесу құрылымын жасайды. Кесілмеген бөліктер орамды ашар алдында жалғанған күйде ұстайды, ал кесілген бөліктер жырту үшін анықталған жолды қамтамасыз етеді.

  Перфорацияның орналасуы орау құрылымына және жоспарланған ашу әдісіне сәйкес болуы керек. Тым көп кесу қосылымды әлсіретуі мүмкін, ал жеткіліксіз кесу орамды жыртуды қиындатады.

  Сондықтан перфорация кесу мен қыртыстан басқа өңдеу талабы болып табылады.

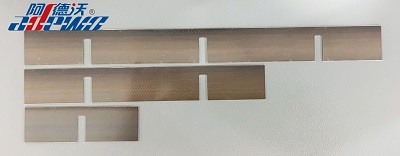

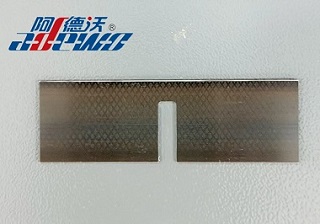

Көпір салу: Қосылым нүктелерін сақтау

  Тағы бір жалпы талап - кесілгеннен кейін картонның таңдалған бөліктерін қосу.

  Көпір өңдеу өңделген сызық бойымен белгілі бір қосылу нүктелерін жасайды. Бұл нүктелер өндіріс, өңдеу немесе кейінгі операциялар кезінде парақтың тұтастығын сақтауға көмектеседі.

  Кейбір қалып құрылымдары үшін бір көпір жеткіліксіз. Бір бөлікте бірнеше қосылым нүктелері қажет болуы мүмкін, бұл жерде мультикөпірлеу пайдалы болады.

  Кейбір конструкциялар сызықтың екі жағында да сәйкес көпір позициялары бар екі жақты көпірді қажет етуі мүмкін.

  Көпірлердің орналасуын, санын және орналасуын қалып дизайнымен бірге ескеру қажет. Олардың мақсаты қосылым нүктелерін қосу ғана емес, кесу мен қалған қосылым арасындағы қажетті тепе-теңдікті қамтамасыз ету.

Ерін: Бұрыштарды кесуді жақсарту

  Кейбір картон құрылымдары жолдың соңында қосымша өңдеуді қажет етеді, әсіресе бірнеше сызықтар түйісетін немесе таза бұрыш маңызды болған жерде.

  Липинг ереженің соңында ойық жасайды. Картонды кесу кезінде бұл кесілгеннен кейін бұрыштардағы қалдық картонды азайтуға көмектеседі, нәтижесінде бұрыш таза болады.

  Ережелер қиылысатын немесе біріктірілген кезде кедергілерді азайтуға да көмектесе алады. Бұл матрицада ықшам немесе күрделі сызық құрылымдары болғанда маңыздырақ болады.

  Өңделген ойық кішкентай болса да, ол іргелес сызықтар арасындағы өзара әрекеттесуге және дайын картонның сапасына әсер етуі мүмкін.

Бұл сызықтар құрастыру алдында қалай дайындалады?

  Дайындау процесі сандық қалыптарды жобалаудан басталады.

  Қажетті жол ақпараты анықталғаннан кейін әртүрлі ұзындықтарды анықтау және сұрыптау қажет. Содан кейін сызықтарды белгіленген ұзындықтарға дейін кесуге болады, ал арнайы өңдеуді қажет ететін бөліктер перфорация, көпірлеу, жалаңаштау немесе аршумен байланысты құрылымдарды ала алады.

  Қалып жасаушы үшін бұл қадамдар бір-бірімен тығыз байланысты. Кесу ұзындығы, өңдеу орны және соңғы құрастыру түпнұсқа дизайн файлына сәйкес болуы керек.

  Қаптама құрылымдары егжей-тегжейлі болған сайын, қолмен дайындау көп қайталанатын өлшеуді, сұрыптауды және өңдеуді қамтуы мүмкін. Осылайша, неғұрлым ұйымдастырылған автоматтандырылған дайындау процесі цифрлық дизайннан физикалық пішінге өтуді дәйекті етуге көмектеседі.

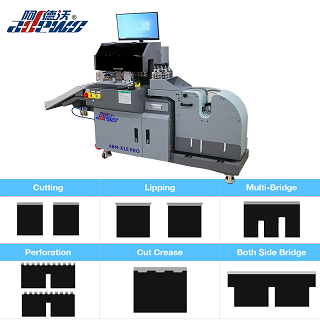

ADEWO ABM-X1E PROҰзындық бойынша сұрыптау кесетін станок

  ADEWO ABM-X1E PRO ұзындықты сұрыптау кескіш машинасы сызық ұзындығын автоматты түрде анықтау мен сұрыптауды кесу және бірнеше сызықты өңдеу функцияларымен біріктіреді.

  Қалып жасау қолданбаларына арналған, машина 7 ереже орамдарын қолдайды және ереже биіктігі 22-ден 60 мм-ге дейінгі 0,71, 1,05 және 1,42 мм ереже қалыңдығын ұстайды.

  Оның өңдеу функцияларына мыналар жатады:

Ұзындық бойынша сұрыптау

Кесу

Ерін

Көп көпірлік

Екі жақты көпір

Перфорация

  Құрылғы DXF және DWG файл пішімдерін қолдайды, бұл өңдеу ақпаратын жиі қолданылатын дизайн файлдарынан дайындауға мүмкіндік береді.

Қаптама дизайнынан сызықты өңдеуге дейін

  Қаптама дайын өнім ретінде қараған кезде қарапайым көрінуі мүмкін, бірақ оның жиналуы, ашылуы, жыртылуы және қалдықтарды кетіру өнімділігі оның артындағы қалып құрылымымен тығыз байланысты.

  Бүктеу ережесі картон қай жерде қайырылатынын анықтайды. Cutting determines where the material separates. Перфорация басқарылатын жырту жолын жасайды, ал көпір таңдалған қосылымдарды сақтайды. Кептіру және аршумен байланысты құрылымдар штамптағы нақты талаптарға жауап береді.

  Әрбір процестің өз мақсаты бар, бірақ олардың ешқайсысы қаптаманың дизайнынан тәуелсіз болмайды.

  Цифрлық қалып файлы қажетті құрылымды анықтайды, ал сызықты дәл дайындау бұл ақпаратты қалыптарды құрастыруға дайын өңделген сызықтарға айналдырады. Қаптаманың дизайны, пішінді құрастыру және желілік өңдеу арасындағы бұл байланыс сандық дизайндағы ұсақ бөлшектердің дайын пакетте сенімді функцияларға айналуына мүмкіндік береді.
