Мұндай дәл қалыптауға қол жеткізу үшін штамптарды өңдеуге нақты не мүмкіндік береді?
Неліктен әрбір кесілген өнім кескіш штампқа сүйенуі керек?
Бұл қарапайым кесу процесі болып көрінсе де,қалып жасаушын мәнінде кесу жаны болып табылады.
1. Кесетін матрица негізінен болып табыладыөнімге арналған қалыптау үлгісі.
Қалыптарды кесу процестерінде бұйым контурлары, саңылау диаметрлері, қыртыс сызықтары және кесу үлгілерінің барлығы қалыптың кесу жиегі геометриясы арқылы көрсетіледі; прес тек тік күш береді, ал соңғы өлшемдік төзімділік пен жиек сапасы матрицаның дайындау дәлдігіне байланысты.
2. Тікелей кескішөлшемдік дәлдікті анықтайдыжәнекірістілік деңгейідайын өнімнің.
Пакеттен топтамаға көптеген ауытқулар, саңылаулар және кесу мәселелері кескіш қалыптың өзінен анықталуы мүмкін.
Жиектердің анықтығы, қаттылығы және контурдың ауытқуы — топтаманың өлшемдік консистенциясына, бұралулардың пайда болуына және қирау қаупіне тікелей әсер етеді.
Біздің қисық пышақ майыстырғыш сериялары (A1, B1, A2580) келесі техникалық мүмкіндіктер арқылы қалып сапасын қамтамасыз етеді:
· Азықтандыру дәлдігі:Қос қысқышты бұрандамен беруқайталанатын орналасу дәлдігі бар механизм±0,03 мм, дәйекті иілу нүктесі координаттарын қамтамасыз ету;
·Тескіш қондырғы: Реттелетін саңылаулары бар модульдік қалып конструкциясы (ереже қалыңдығы 0,45–1,05 мм үйлесімді).
· Иілу қалыптау:Сервомен басқарылатын иілу бұрышыбіргеиілу тегістігі 0,2 мм, жұптастырылғанішкі білікті жылдам ауыстырупышақтың әртүрлі қалыңдығы мен диаметрін орналастыру үшін.
·Мамандандырылған функциялар:
B1 тереңдігі реттелетін (минимум0,2 мм) қаптамада алдын ала қыртыстарды салу үшін;

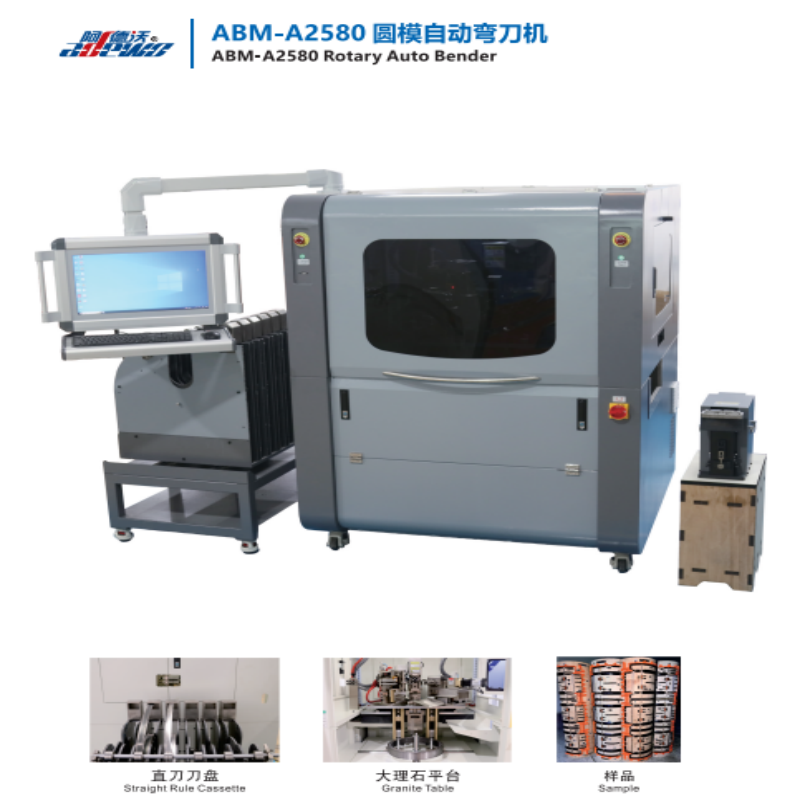

A2580 пышақтың биіктігін қолдайтын айналмалы қалыптарға арналған22-30 мм, көпірді тесу, еріну және басқа да күрделі мүмкіндіктерді автоматты түрде орындау.
3.Материалға қатысты шешімдер:
· Жұмсақ көбік → сығымдаудың құлауын болдырмау үшін қаттылығы жоғары тіреуішті пайдаланыңыз;
· Ультра жұқа қабықшалар → жиек бұрғысының биіктігі ≤ 0,01 мм болуын қажет етеді, бұл біздің қосымша дәлдікпен тегістеу процесі арқылы қол жеткізуге болады.
Қалып орнатылғаннан кейін партиядан топтамағаөлшемдік ауытқу ±0,1 мм шегінде сақталады, біргеқайталану қатесі < 0,05 мм, қолмен кесу өзгермелілігін айтарлықтай жояды.
Прототипті іске қосу үшін де, жаппай өндіріс үшін де қолайлы, біздің шешімдеріміз ауыстыру уақытын қысқартады және жеткізу циклдерін қысқартады.
