Аршу ережелері Автоматты кесу

Буып-түю, басып шығару және кесу өнеркәсібінде аршу штангасы кесетін қалып жүйесінің маңызды және маңызды құрамдас бөлігі болып табылады. Оның «бар болуы» немесе мақсаты тиімді және таза кесу процесінің негізі болып табылады.

Міне, оның рөлі және оның неліктен қажет екендігі туралы мәліметтер:

1. Негізгі функция: Бөлу

Қалыптың жүзі материалды (мысалы, картон, көбік, жабысқақ парақтар, т.б.) кескеннен кейін кесілген бөліктер мен оның айналасындағы қалдық материал (матрица немесе қаңқа) жиі қалып пышақтарында тығыз сыналанып қалады. Арнайы тақтайшаның негізгі жұмысы - бұл қалдық материалды матрица көтерілген кезде қалып пышақтарынан бөліп алу, жақсы, кесілген бөлшектердің («өнім») пресс төсегінде қалуын немесе таза шығарылуын қамтамасыз ету.

2. Негізгі мақсаттар мен артықшылықтар:

(1) Материалдың көтерілуін болдырмайды: Сызғыш тақтайшасыз қалдық парақ қалыпқа жабысып, онымен бірге көтеріліп, тураланбауға, қос кесуге және өндірістің тоқтап қалуына себеп болады.

(2) Таза аршуды қамтамасыз етеді: ол қалдық материалды пышақтардан итеру үшін біркелкі, басқарылатын күш қолданады, нәтижесінде таза бөліну пайда болады. Бұл әсіресе күрделі конструкциялар немесе жабысқақ материалдар (мысалы, желімдер немесе көбік) үшін өте маңызды.

(3) Материалды қорғайды: кесу кезінде материалды тегіс ұстап, әжімдердің немесе жылжудың алдын алады, бұл дәл кесуді қамтамасыз етеді.

3. Ол қалай жұмыс істейді:

Аршу матрицасы - бұл пышақтардың айналасында орналасқан берік пластина (көбінесе акрилден, фанерадан немесе металдан жасалған).

Ол өз бетінше қозғалады.

Төменге соғу: матрица төмендейді. Тартқыш алдымен материалға тиіп, пышақтар кесілгенге дейін оны тегіс бекітеді.

Жоғары соғу: қалып көтерілгенде, серіппелер немесе эжектор механизмдері стрипперді қалып блогына қатысты төмен қарай итереді. Бұл қозғалыс қалдық материалды пышақтардан итеріп, артта қалдырады.

4. Жоғары соғу ережесі мен тырнағына арналған жабдық

(1) Автоматты қыртыс

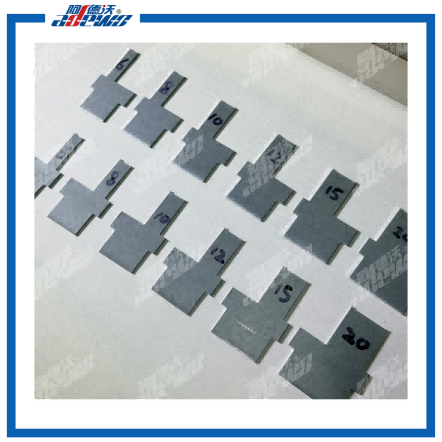

Үлгілер:

Жұмыс бейне:

(2) Автоматты иілу

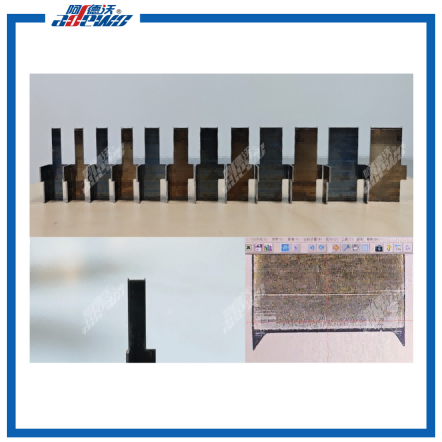

Үлгілер:

Жұмыс бейне:

Қорытындылай келе, стриппер тақтасының болуы міндетті емес; бұл әр кесуден кейін қалдық материалдарды механикалық түрде тазарту арқылы кесу процесінің сенімділігіне, дәлдігіне және жылдамдығына кепілдік беретін штамптың маңызды бөлігі.
